零氣發生器

二．零氣發生器的結構、組成及使用方法如圖所示：

1 本設備以無油空氣壓縮機(客戶自備)作為零氣發生器的氣源，輸出壓力0.8MP;

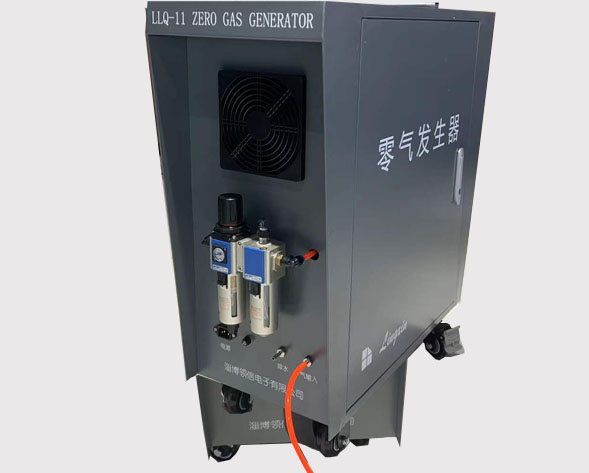

2 LLQ-11零氣發生器采取倒梯形，兩邊上部翻出部分形成設備提手，前后板兩邊翻出對板上突出部件以及管口進行保護，壓縮空氣經入口經過盤管以及油水分離器初步除水后經零氣發生器進行處理,輸出零氣;

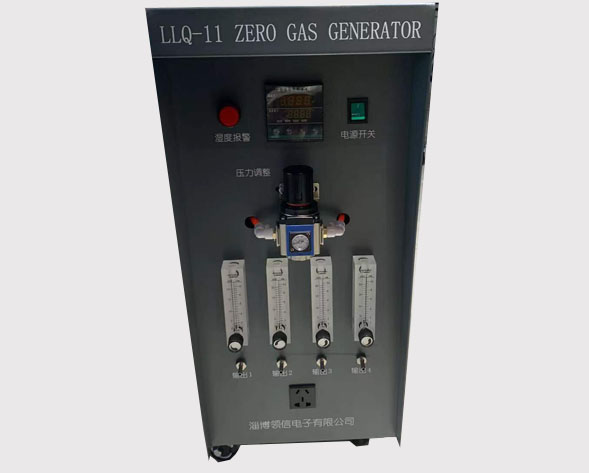

3 設備零氣輸出分為4路，每路可以通過浮子流量計進行0-4L/min控制，通過零氣輸出接口輸出，可供一般規模檢測站用，輸出零氣接到機動車尾氣分析儀（客戶自備）背板的零氣入口。可根據不同廠家尾氣分析儀的流量要求設定流量。

4 溫度顯示:顯示輸出零氣溫度值(單位℃)；

5 濕度顯示:顯示輸出零氣濕度(單位%)；

6 濕度報警:當零氣濕度超過設定濕度報警；

7散熱風扇:用于空壓機輸入壓縮空氣和機柜內部的散熱;

8 電源端口:總電源接入柜體,輸入220V 交流電源;

9 電源插座:空壓機、尾氣分析儀供電電源。
