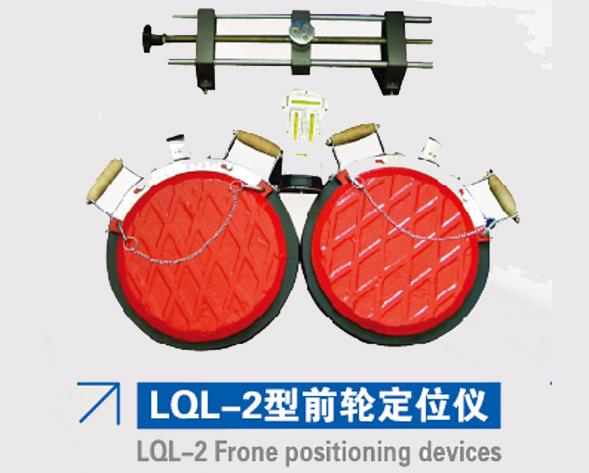

LQL-2型前輪定位儀

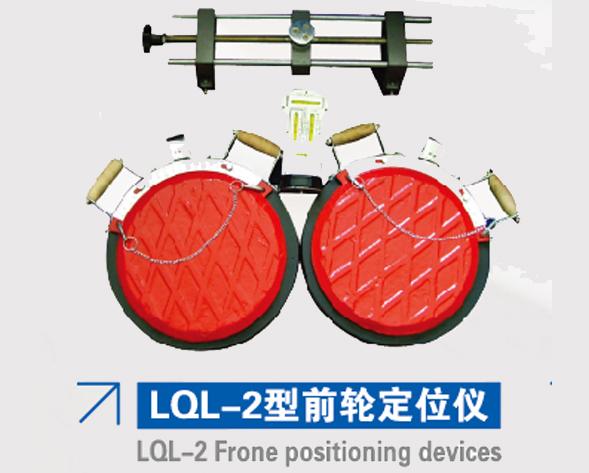

LQL-2型前輪定位儀

汽車檢測設備檢測項目

    1、測量轉向輪最大的轉向角；

    2、測量前輪外傾角；

    3、測量主銷后傾角；

    4、測量主銷內傾角；

測量原理

    LQL-2型前輪定為測量儀由“轉角儀”和“傾角測量儀”兩大部分組成。用來測量汽車前輪的最大轉向角和前輪各種定位角度等參數。

    1、前輪最大轉向角測量

    轉角儀主要有底座、轉盤、鎖銷和浮動指針等組成。轉向輪置于轉盤中心位置后，當轉向輪左右轉動時帶動轉盤一起轉動，轉盤上的標尺相對于浮動指針的刻度即為轉向輪的轉向角度。

    2、前輪外傾角測量

    汽車前輪外傾角值得是汽車在直線行駛狀態下，前輪回轉平面與基準平面的夾角。傾角儀利用“U”形水準管原理可直接讀出車輪外傾角的數值。

    3、轉向主銷內傾角及后傾角測量

    汽車在轉時，前輪繞著轉向主銷中心線左右轉動，此時，車輪回轉軸線及車輪回轉平面（即前輪外端面，此端面垂直于車輪回轉軸線）上的徑向水平面與基準水平面的夾角變化量隨轉向主銷傾角值的大小而變化，變化范圍又隨著前輪轉向角度的大小而變化。在測量主銷傾角時將前輪轉向角規定在左右個轉20°的范圍，在這40°的前輪轉角范圍內，采用　“U”形水準管的原理將車輪回轉軸線或車輪徑向水平面與基準水平面的夾角值指示出來，從而間接反映出主銷的后傾角及內傾角的大小，在傾角儀上的刻度是以轉換后的“主銷后傾角”或“主銷內傾角”而定制的，所以只要按要求將轉向輪左右轉動一定角度后即可在傾角儀上讀取前輪主銷的傾角值。

主要技術參數

1、前輪轉角測量范圍：左45°～右45°

2、前輪外傾角r測量范圍：±5°

3、前輪主銷后傾角β測量范圍：-3°—+10°

4、前輪主銷內傾角α測量范圍：0°—16°

5、單輪最大負荷量：2500kg

    我公司生產汽車檢測設備，摩托車性能檢測線等設備，歡迎大家前來我公司參觀考察。
